Texas Instruments (TI) SR-10

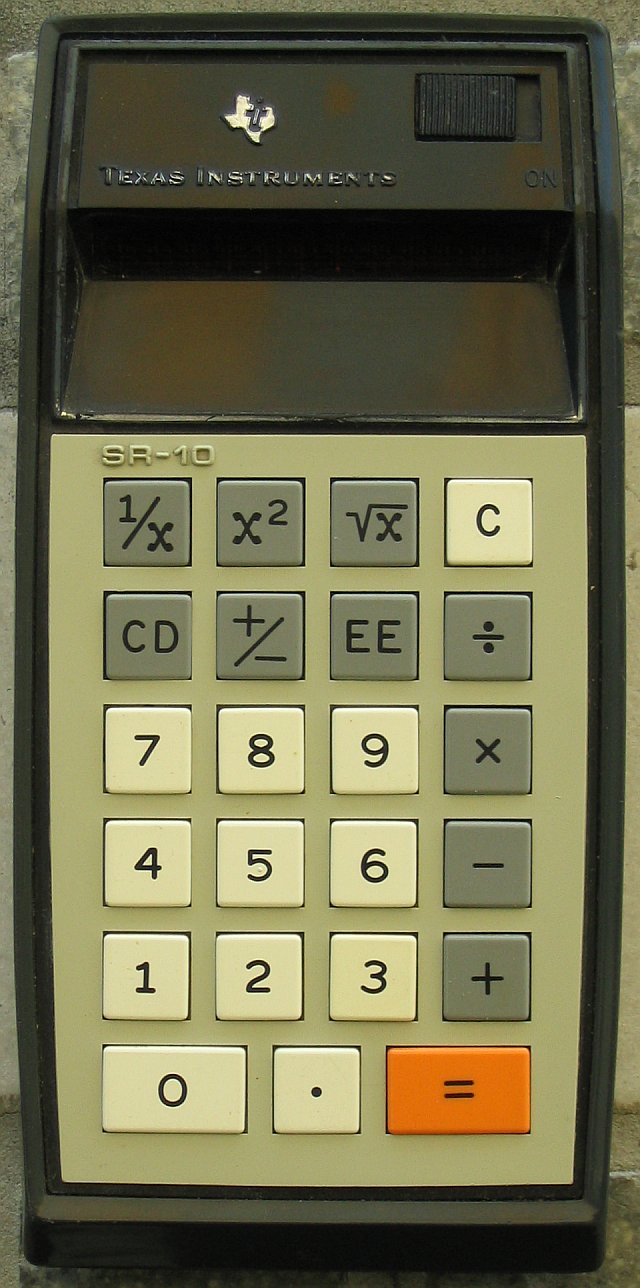

SR-10
SR-10

Beschreibung

Ende 1972 brachte Texas Instruments den ersten wissenschaftlichen Taschenrechner auf den Markt, der in mehreren Versionen gefertigt wurde. Der hier gezeigte SR-10 gehört zur zweiten Version, die in Italien gefertigt wurde.
Das auffälligste Merkmal dieser Version ist, daß die Modellbezeichnung "SR-10" auf der Tastaturplatte angebracht ist.

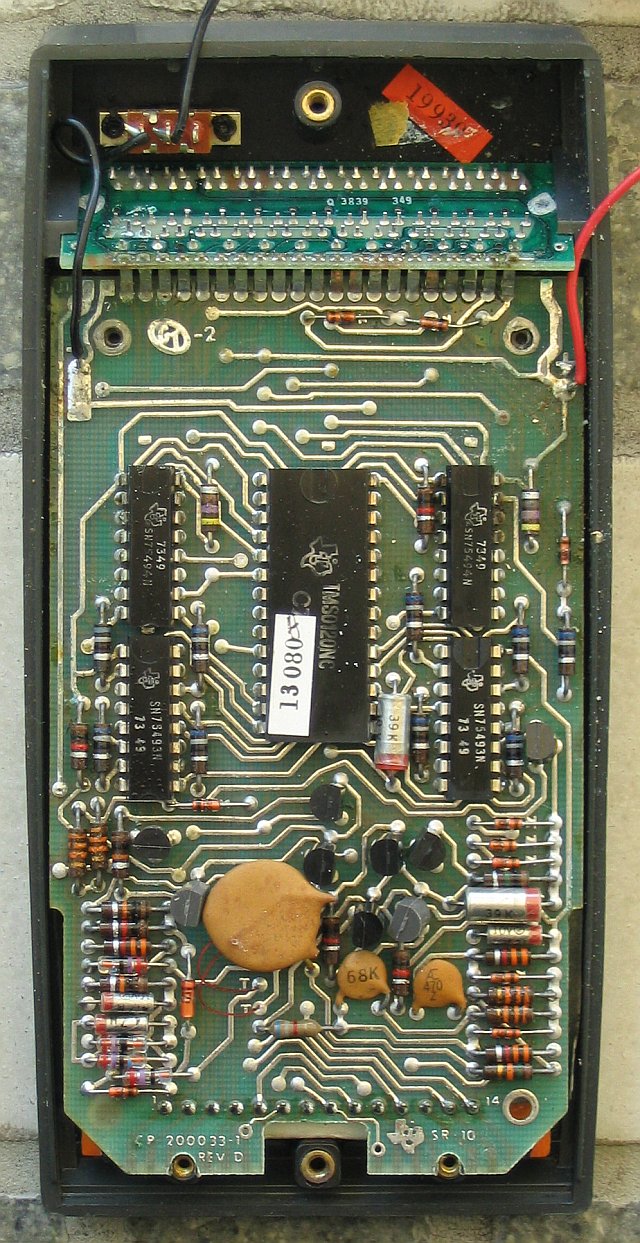

Innenleben
Innenleben

Der SR-10 bieten einen, für Rechner dieses Alters, typischen Innenaufbau mit einer formatfüllenden, doppelseitig layouteten Platine, die mit einer ganzen Handvoll ICs (TMS 0120NC als CPU, sowie vier Displaytreiber SN75494N, die im Dezember 1973 vom Band liefen), jeder Menge Transistoren und noch mehr Dioden und Widerständen bestückt ist.

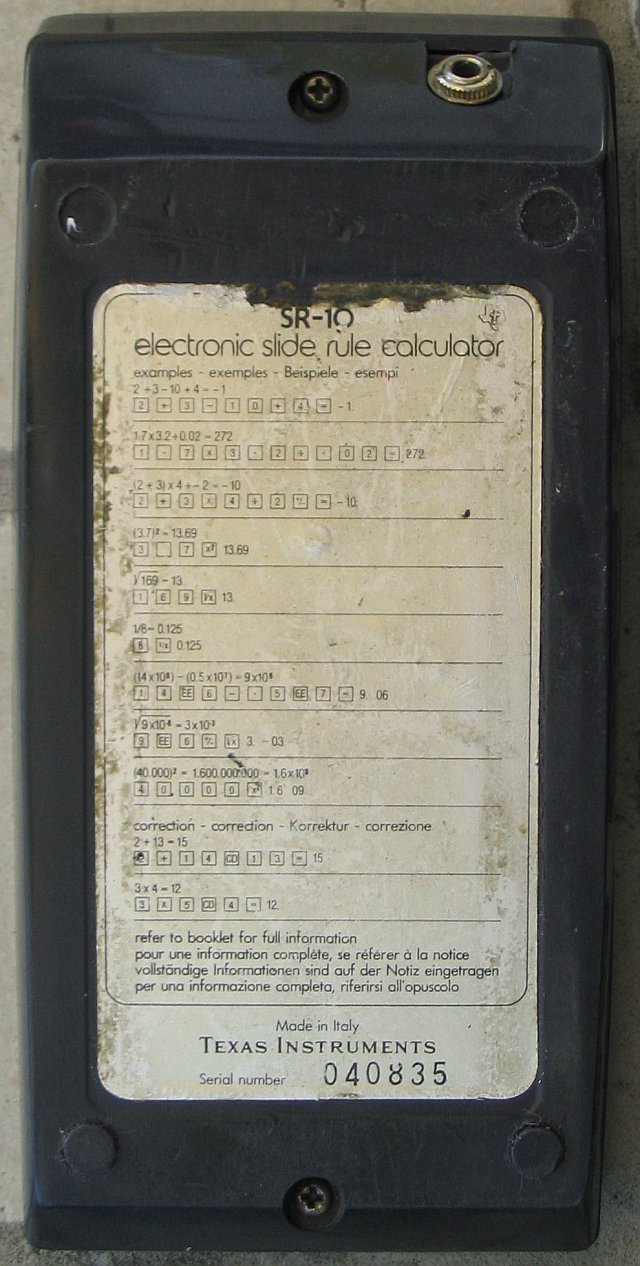

Rückseite
Rückseite

Anders als die damals üblichen Taschenrechner bot der SR-10 einen erweiterten Rechenbereich (bis 10^99), sowie eine Quadrat- und Quadratwurzelfunktion. Die Eingabe erfolgt normal per algebraischer Eingabelogik, bei der am Schluß per "=" die Rechenoperationen abgeschlossen werden. Eine fehlerhafte Eingabe kann über die "CD"-Taste korrigiert werden.

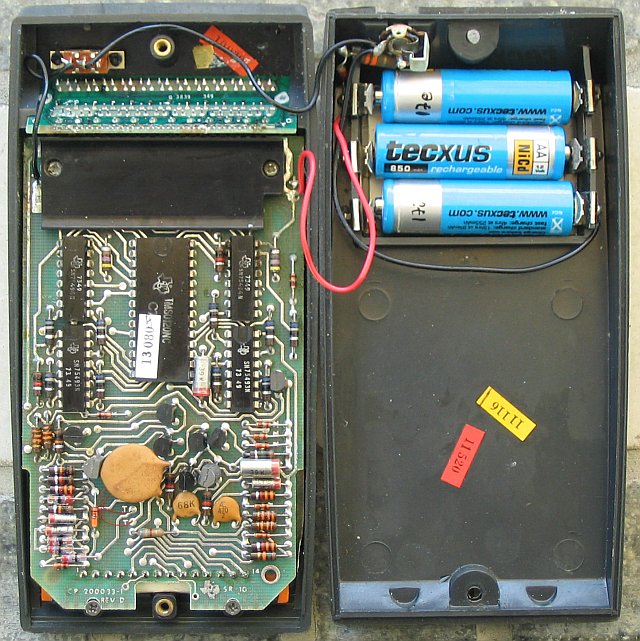

Innenleben und Batterien
Innenleben und Batterien

Der SR-10 arbeitet mit drei NiCD-Akkus, die über ein externes Steckernetzgerät geladen werden können. Die Buchse ist dabei verpolungssicher durch eine Diode gesichert.
Leider sind im hier vorliegenden Exemplar die Akkus (sowohl vor vielen Jahren die original Akkus, als auch jetzt die Ersatz-Akkus) so stark ausgelaufen, daß sie nicht nur die Kontakte in Mitleidenschaft gezogen haben, sondern auch die Elektronik so beschädigt haben, so daß nach dem Einschalten nur noch 0.0.0.0.0.0.0.0-00 gezeigt wird - vielleicht kommt das je jemandem bekannt vor und er oder sie kennt eine Abhilfe:


leider defekt...
leider defekt...



Technische Daten

HerstellerTexas Instruments (TI)
ModellSR-10
Baujahr1973
ProzessorTMS 0120NC
Display8+3 digit LED
Anzahl Tasten23
Funktionen+-*/ INV SQRT SQR
EingabelogikALG
Stromversorgung 3xAA (intern)
Seriennummer040835
Zustanddefekt
